磷酸鋰碳酸鋰氟化鋰氫氧化鋰磁性異物零增加真空帶式干燥機

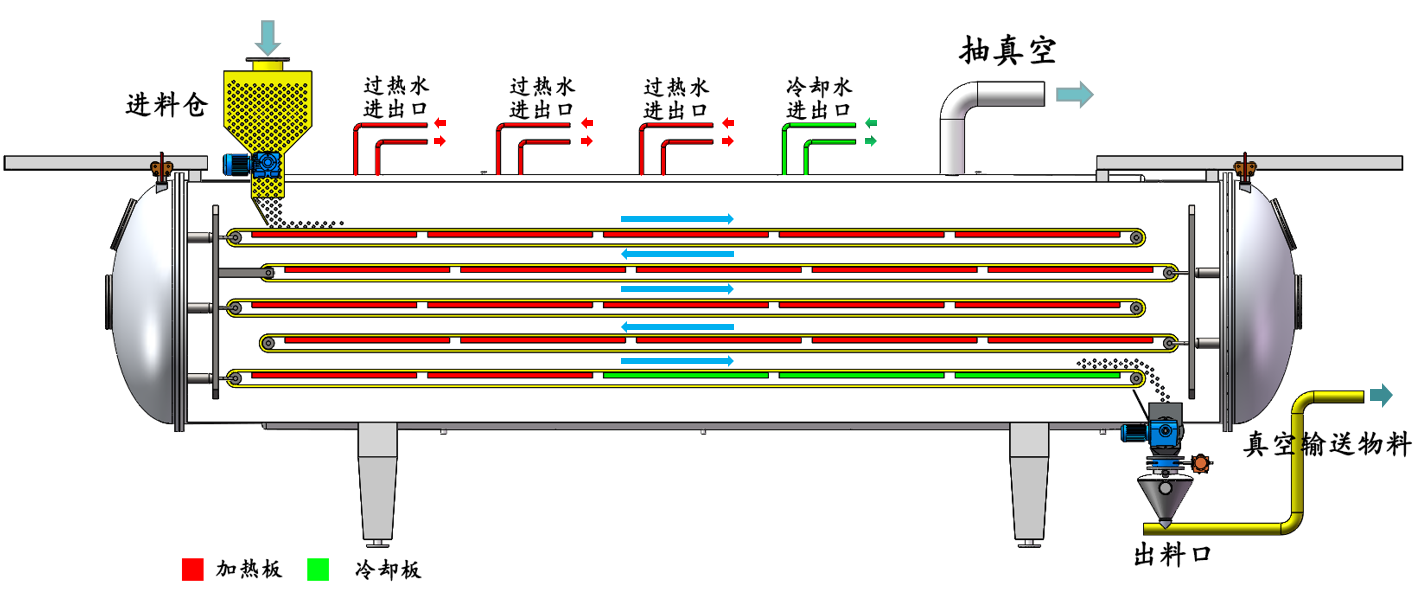

電池材料干燥機原理

電池材料干燥機原理（Belt Vacuum Drying,BVD ) 是一種在真空條件下，連續將原料分布在傳送帶上，物料隨傳送帶在加熱板上運轉從而被干燥，再經過冷卻、脆化、粉碎的（浸膏）一種低溫干燥方法。在整個干燥過程中，物料處于真空、封閉環境，干燥過程溫和（工作溫度 30-135° C )，
可以大限度的保持其物性，得到高質量的產品。
由于浸膏直接進入真空度下經過一段時間逐步干燥，干燥所得的顆粒有一定程度的結晶效應，同時從微觀結構上看內部有微孔。直接粉碎到所需要的粒徑后，顆粒的流動性很好，可以直接壓片或者灌膠襄，顆粒具有良好速溶性。

產品詳情

鋰電池材料干燥機原理

目前，國內氫氧化鋰的干燥大部分是采用盤式干燥器。盤式干燥器雖工藝流程短、操作簡單、應用廣泛，但仍存在很多問題。

耙桿旋轉帶動金屬耙葉（或非金屬）與固定金屬加熱盤刮擦，產生的金屬粉（或非金屬）粉末會帶入產品中，增加產品中的磁性物質含量及異物；
通過耙葉旋轉布料，該過程耙葉與氫氧化鋰晶體相互摩擦，破壞產品晶體顆粒；
布料過程中氫氧化鋰濕料易從金屬加熱盤的最外端直接掉入最后一個金屬盤，未干燥就到達出料口，造成干燥的產品均一性較差；
耙葉推動物料易造成加熱盤布料不均勻產生結塊料現象；
對于單水氫氧化鋰干粉產品的干燥均一性不好，有過烘現象，產生脫水的氫氧化鋰較多，微粉量大。
利用氮氣保護干燥，耗能較高。
設備故障率高，檢修不方便。

應用于氫氧化鋰干燥，真空低溫帶式固體連續干燥機有著獨特的優勢，可解決傳統的盤式干燥機引起的產品質量問題。

應用優勢

磁性異物：干燥過程中，接觸物料為PTFE材質傳送帶，避免物料與金屬接觸，從而避免了磁性異物增加。
碳酸根，真空密閉環境，避免空氣中二氧化碳與氫氧化鋰反應，很容易將碳酸根控制在0.2%以下，而盤式干燥，需要通入氮氣保護，運行成本高。
晶型：物料在傳送帶上靜態蒸發，不破壞晶型。
含水率：出料含水率均一性好穩定，流動性很好，松散不結塊。
過烘粉化：物料在履帶式布料厚度均勻，物料受熱均勻，最大程度的降低了單水氫氧化鋰過烘脫結晶水粉化現象。

總之，真空帶式干燥出料產品質量各項指標明顯更優，最主要的是一致性、穩定性好，而盤式干燥，產品質量波動，不具備這種穩定性。

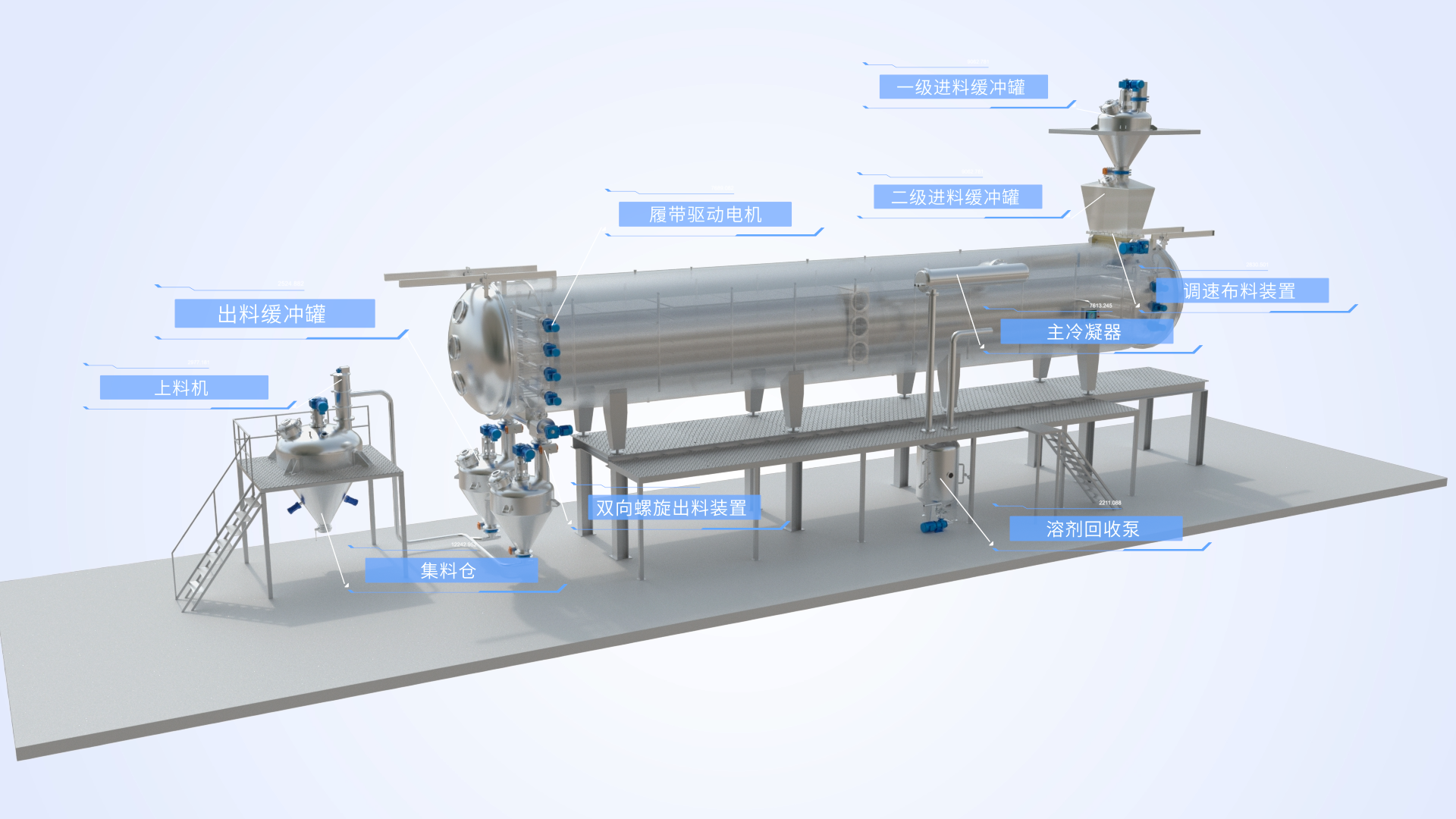

鋰電池材料干燥機-BVD 系列真空帶式干燥機組概述

BVD 系列真空帶式干燥機組是溫州市金榜輕工機械有限公司近幾年重點研發成功的現代化制藥裝備。

國內自主研發滿足FDA 標準要求的真空帶式干燥機設備的制造商

已在國內眾多制藥、食品和生物企業一線投入規?；a(chǎn)，設備運行質量穩定，節能減排效果明顯。
BVD 系列真空帶式干燥機經浙江省科技廳組織的專家組的評審，與 2008 年通過了浙江省科技成果技術鑒定（鑒定證書編號：浙技協鑒定【2008】第186 號）。
BVD 系列真空帶式干燥機已先后被列入”十一五〃國家科技支撐計劃項目、浙江省科技廳重大科技公關項目以及浙江省”重大科技專項 ( 優先主題）社會發展項目”。

鋰電池材料干燥機原理

1. 采用數字化集成制造技術，實現了動態真空干燥過程中的自動檢測和控制。
2. 采用數字化軸向自動糾偏技術，攻克了料帶在真空干燥過程中的跑偏難題。料帶輸送系統具有自動在線修正功能，可確保設備長時間連續運行。
3. 采用新型過熱水加熱技術，可在（30-135℃）的溫度范圍內在線自由調節，由于采用了液態全封閉循環加熱方式，無排放、無損耗，因此加熱溫度的穩定性和設備能耗、利用率均優于傳統的蒸汽加熱技術。
4. 真空度采用全自動在線調節和控制技術，可對干燥的溫度、真空度、進料速度、干燥時間等主要工藝參數進行優化組合，使設備的工作利用率達到理想的經濟效益。
5. 采用 CIP 自動在線清洗系統，清洗方式多樣化，可對設備進行全方位無死角的清洗，清洗效果徹底、快捷，符合 GMP 要求。
6. 配料系統、進、出料系統可根據不同的物料特點進行多種優化設計配置及組合，已滿足用戶的工藝要求。
7. 以人性化的設計為原則：主機機身采用保溫隔熱措施，使設備工作溫度與操作環境溫度保持在適合的范圍內，設備內外部均設計有相應的檢測通道，便于日常的維護和保養。

鋰電池材料干燥機工藝流程

技術參數（固體）

型號 Model	換熱面積 exch Heat area	干燥溫度 Drying temperature	進料含水 Feed moisture content	干料含濕 Dry material moisture content	加熱介質 Heating medium	水蒸發量 Water
JBG3-15	15 m2	20-135° C （Adjustable）	10-80% （Mobility）	0.3-5% （Adjustable）	Superheated water	8-12Kg/h
JBG5-35	35 m2					18-25Kg/h
JBG5-50	50 m2					25-35Kg/h
JBG5-70	70 m2					35-45Kg/h
JBG5-80	80 m2					40-60Kg/h
JBG7-120	120 m2					70-90Kg/h
JBG9-160	160 m2					90-120Kg/h
JBG11-220	220 m2					120-150Kg/h

注：以上蒸發量是按蒸發水計算，如果蒸發有機溶劑，蒸發能力將大大提升，設備高度取決于安裝方式，以上設備高度供參考！

設備優點

干燥過程工藝自動化、連續化、管道化
無二次吸潮、浪費、污染
穩定的連續進料、連續出料
干燥工藝溫度30-200℃ ( 精準可調)
運行成本是傳統干燥的三分之一、人工成本低
產品回收率高
干燥時間20~200分鐘可調
全自動PLC控制
全自動在線CIP清洗
出料成品含溶劑量可控
溶劑回收率高

電池材料干燥機平面布置

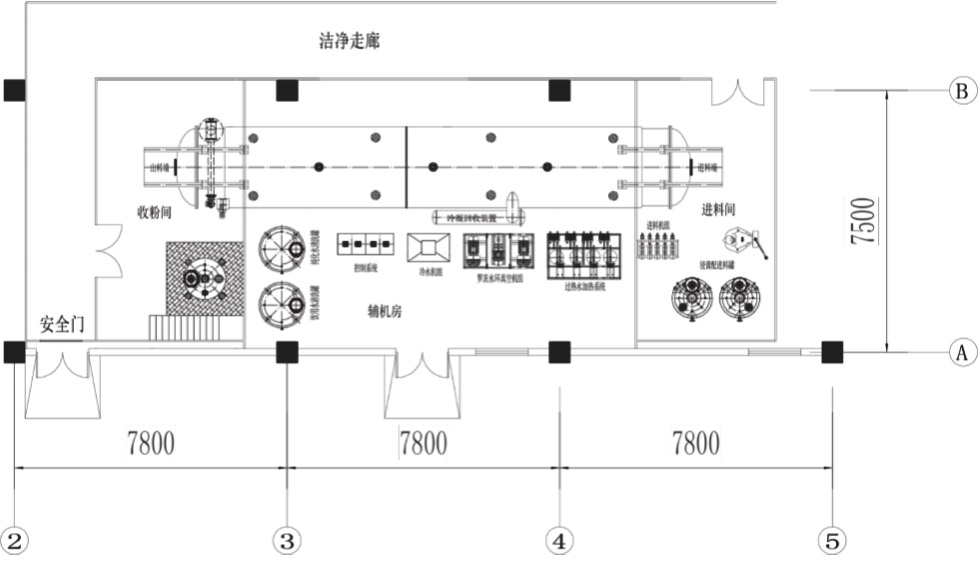

60 平方真空帶式干燥機平面布置參考圖
注：以上平面圖僅供參考，可根據不同場地進行相應的尺寸調整

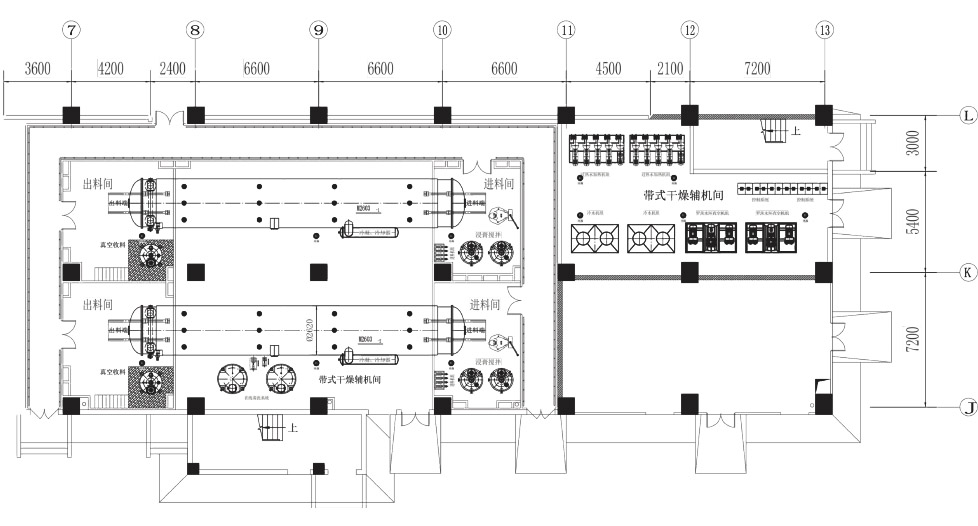

120 平方真空帶式干燥機平面布置參考圖

注：以上平面圖僅供參考，可根據不同場地進行相應的尺寸調整

適用范圍

六氟磷酸鋰、雙氟磺酰亞胺鋰（LiFSI）、氟化鋰（工業級/電池級）、氫氧化鋰 (單水/無水) 、碳酸鋰等鋰鹽，硫酸鈷、氯化鈷等鈷鹽、硫酸鎳等鎳鹽，三元前驅體，電解液添加劑等
